智能浮子流量計概述
金屬管浮子流量計又稱金屬浮子流量計、金屬管轉子流量計和金屬轉子流量計。采用可變面積式測量原理，適用于測量液體、氣體。全金屬結構，有指針型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0～10mA,4～20mA的標準模擬量信號輸出和現場指示，累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁過濾器和特殊規格品種。廣泛應用于：石油、化工、發電、制藥、食品、水處理等。復雜、惡劣環境條件，及各種介質條件的流量測量過程中。
金屬管浮子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；全金屬結構，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；帶有數據恢復，數據備份及掉電保護功能。

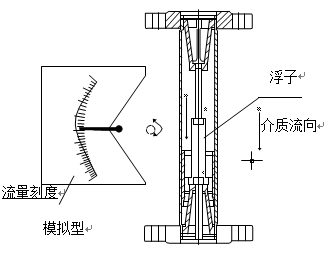

智能浮子流量計原理
浮子在測量管中，隨著流量的變化，將浮子向上移動在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。


智能浮子流量計特點
1、堅固的全金屬結構設計型浮子流量計
2、金屬管浮子流量計采用獨立mnodular概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5、短行程、小型結構設計、儀表總高度250mm
6、磁性耦合結構確保數據傳輸、信號更加穩定
7、保溫或伴熱夾套
8、垂直、水平、各種安裝方式更適合不同使用場合

智能浮子流量計技術參數
1、測量范圍:水（20℃）1-200000 l/h；空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制
2、量程比：標準型10：1 特殊型20：1
3、精度：標準型1.5級 特殊型1.0級
4、壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa；特殊型：DN15－DN50 25MPa DN80-DN200 16MPa；夾套的壓力等級為1.6MPa；
特殊型在選型和訂貨前應與工廠協商
5、壓力損失：7kPa-70kPa
6、介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃ ；高溫型：*高可達400℃
7、環境溫度：液晶型－30℃－+85℃；指針型－40℃－+120℃

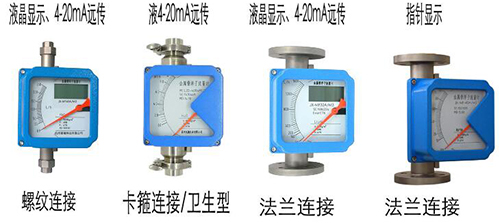

8、連接形式：標準型：DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋
9、電纜接口：M20＊1.5
10、供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）；交流型：85－265VAC 50HZ；電池型：3．6V@4AH鎳氫電池
11、報警輸出：上限或下限瞬時流量報警
12、標準型：集電*開路輸出（*大100mA@30VDC內部阻抗100 歐）
13、特殊型：繼電器輸出（觸點容量*大5A@250VAC）
14、脈沖輸出：累積脈沖輸出，*小間隔50毫秒
15、液晶顯示：瞬時流量顯示數值范圍：0－50000
16、防護等級：IP65
17、金屬管浮子流量計防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6

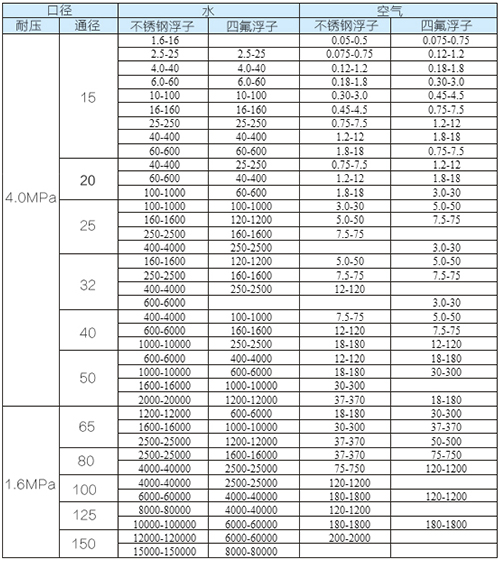

智能浮子流量計流量參數

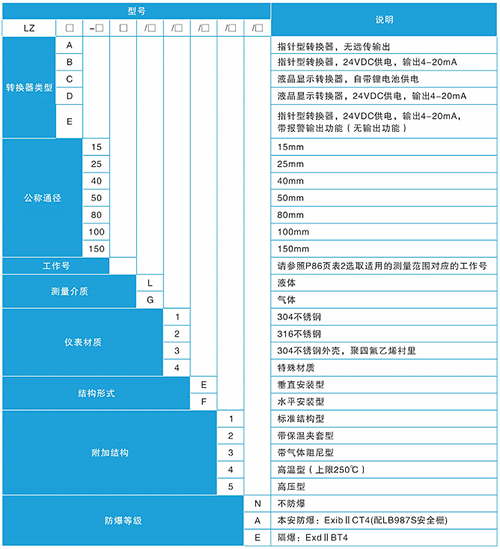

智能浮子流量計產品選型
