當前位置：*頁>>產品展示>>流量計系列>>浮子流量計>>面板式流量計

面板式流量計

面板式流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-LZB
  • 測量范圍：0-60m3/h
  • 精度等級：±2.5%
  • 公稱通徑：DN4-DN100
  • 適用介質：液體，氣體
  • 工作壓力：＜1MPa
  • 工作溫度：≤120℃
  • 供電方式：刻度顯示
  • 訂貨號：QCN699596WPG
面板式流量計概述
面板式流量計也屬轉子流量計或稱浮子流量計，測量管選用優質透明有機玻璃，分為氣體、液體、水型。主要應于凈水處理及環保工程配套，面板式流量計也可用于化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。
面板式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接文便等特點。

面板式流量計安裝方式
〔1〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟藴剩盒栌玫?佳流量為流量計*大流量的50%-70%，盡量不要用到*高數?！?/div>
〔2〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔3〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔4〕流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
JKMLZB-8系列面板式流量計

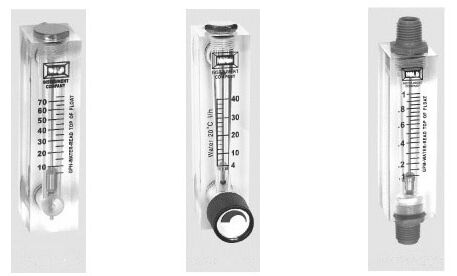

LZB-8系列面板式流量計圖
                        型號
                        流量范圍
                        介質
                        備注
                        LZB-8
                        LZB-0802M
                        2-20l/h
                        水
                        不帶閥
                        LZB-0804M
                        4-40l/h
                        LZB-0806M
                        6-60l/h
                        LZB-0810M
                        10-100l/h
                        LZB-0807M
                        10-70GPH
                        LZB-0802M-V
                        2-20l/h
                        帶閥
                        LZB-0804M-V
                        4-40l/h
                        LZB-0806M-V
                        6-60l/h
                        LZB-0810M-V
                        10-100l/h
                        LZB-0807M-V
                        10-70GPH
                        LZB-0801G
                        0.1~1GPM
                        不帶閥
                        LZB-08A01M-V
                        1~10SCFH/0.5~5LPM
                        空氣
                        帶閥
                        LZB-08A02M-V
                        2~20SCFH/1~10LPM
                        LZB-08A04M-V
                        4~40SCFH/2~20LPM
                        LZB-08A08M-V
                        8~80SCFH/4~40LPM
                        LZB-08A10M-V
                        10~100SCFH/5~50LPM
                        LZB-08A20M-V
                        20~200SCFH/10~100LPM
LZB-8系列面板式流量計結構圖
JKMLZB-9系列面板式流量計

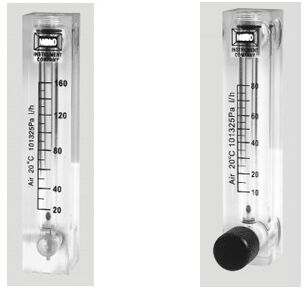

LZB-9系列面板式流量計產品圖
                        型號
                        流量范圍
                        介質
                        備注
                        LZB-9
                        LZB-0908M
                        10~80 l/h
                        空氣
                        不帶閥
                        LZB-0916M
                        20~160 l/h
                        LZB-0930M
                        30~300 l/h
                        LZB-0980M
                        80-800 l/h
                        LZB-0908M-V
                        10~80l/h
                        帶閥
                        LZB-0916M-V
                        20~160 l/h
                        LZB-0930M-V
                        30~300 l/h
                        LZB-0980M-V
                        80~800 l/h

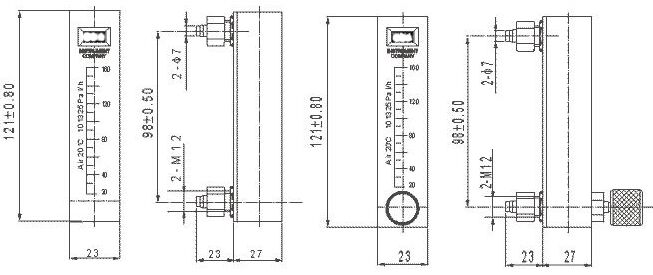

LZB-9系列面板式流量計結構圖
JKMLZB-10系列面板式流量計

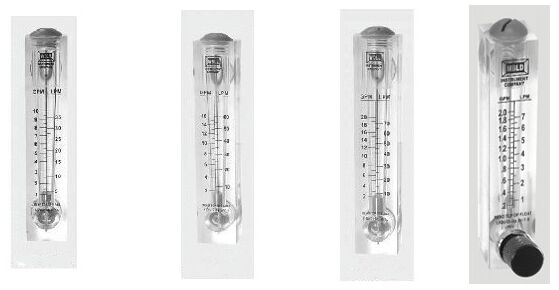

10系列面板式流量計產品圖
                        型號
                        流量范圍
                        介質
                        備注
                        LZB-10
                        LZB-1001M
                        0.1~1GPM/0.5~4LPM
                        水
                        不帶閥
                        LZB-1002M
                        0.2~2GPM/1~7LPM
                        LZB-1005M
                        0.5~5GPM/2~18LPM
                        LZB-1001M-V
                        0.1~1GPM/0.5~4LPM
                        帶閥
                        LZB-1002M-V
                        0.2~2GPM/1~7LPM
                        LZB-1005M-V
                        0.5~5GPM/2~18LPM
                        LZB-10A04M
                        0.4~4SCFM/12~120LPM
                        空氣
                        不帶閥
                        LZB-10A08M
                        0.8~8SCFM/24~240LPM
                        LZB-10A16M
                        1.6~16SCFM/48~480LPM
                        LZB-10A24M
                        2.4~24SCFM/72~720LPM
                        LZB-10A04M-V
                        0.4~4SCFM/12~120LPM
                        帶閥
                        LZB-10A08M-V
                        0.8~8SCFM/24~240LPM
                        LZB-10A16M-V
                        1.6~16SCFM/48~480LPM
                        LZB-10A24M-V
                        2.4~24SCFM/72~720LPM

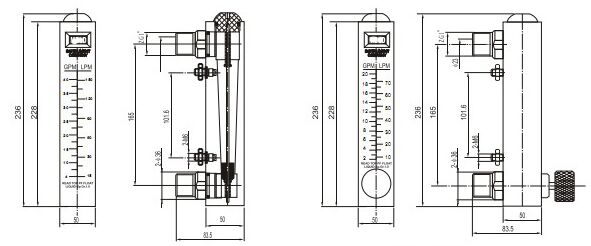

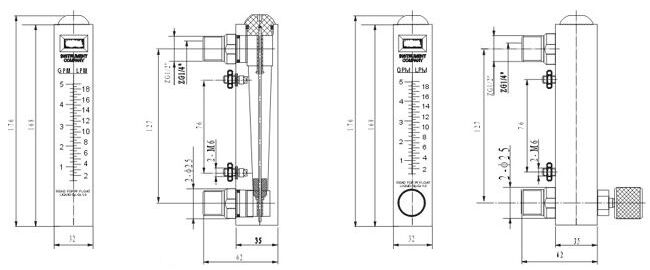

10系列面板式流量計結構圖
JKMLZB-25系列面板式流量計

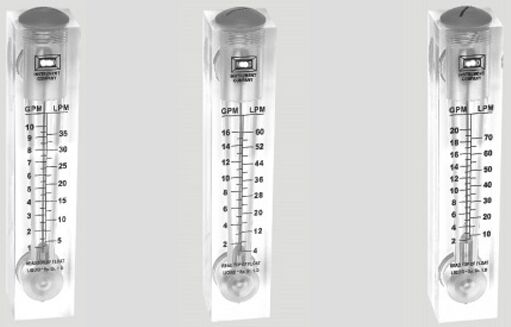

LZB-25系列面板式流量計產品圖
                        型號
                        流量范圍
                        介質
                        備注
                        LZB-25
                        LZB-2510M
                        1~10 GPM/5~35LPM
                        水
                        不帶閥
                        LZB-2516M
                        2~16 GPM/4~60LPM
                        LZB-2520M
                        2~20 GPM/10~70LPM
                        LZB-25A40M
                        4~40 SCFM/7~70m3/h
                        空氣
                        LZB-25A60M
                        6~60 SCFM/10~100m3/h

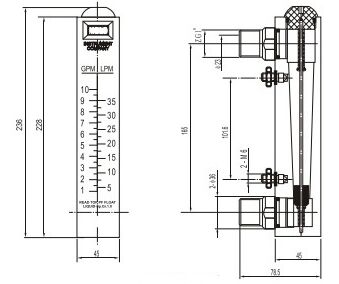

LZB-25系列面板式流量計結構圖
JKMLZB-40系列面板式流量計

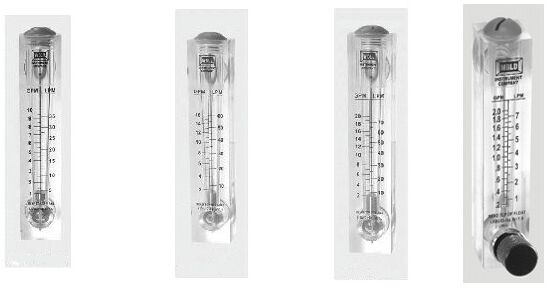

LZB-40系列面板式流量計產品圖
                        型號
                        流量范圍
                        介質
                        備注
                        LZB-40
                        LZB-4035M
                        4~35 GPM/12~120LPM
                        水
                        不帶閥
                        LZB-4040M
                        4~40 GPM/15~150LPM
                        LZB-4010M-V
                        1~10 GPM/5~35LPM
                        帶閥
                        LZB-4016M-V
                        2~16 GPM/4~60LPM
                        LZB-4020M-V
                        2~20 GPM/10~70LPM
LZB-40系列面板式流量計結構圖
