dn200管道流量計的安裝尺寸

點擊次數:2351 發布時間:2021-11-30 09:06:34

dn200管道流量計外形和安裝尺寸,見表 2-4

注:除表 2-4 標準連接尺寸和公稱壓力以外,可依據用戶要求,根據用戶實際安裝位置尺寸,管道公稱壓力進行非標準設計和制造。


轉換器的結構和外形尺寸(詳見轉換器部分)

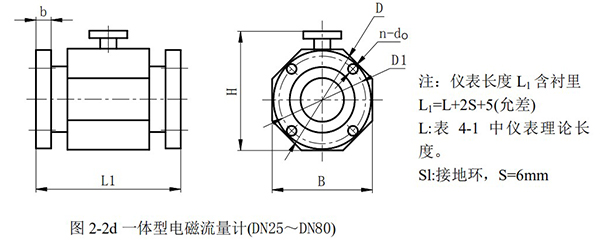

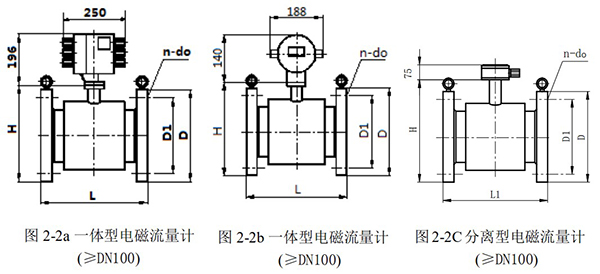

dn200管道流量計(含傳感器)外形及連接尺寸(見圖 2-2,表 2-4)

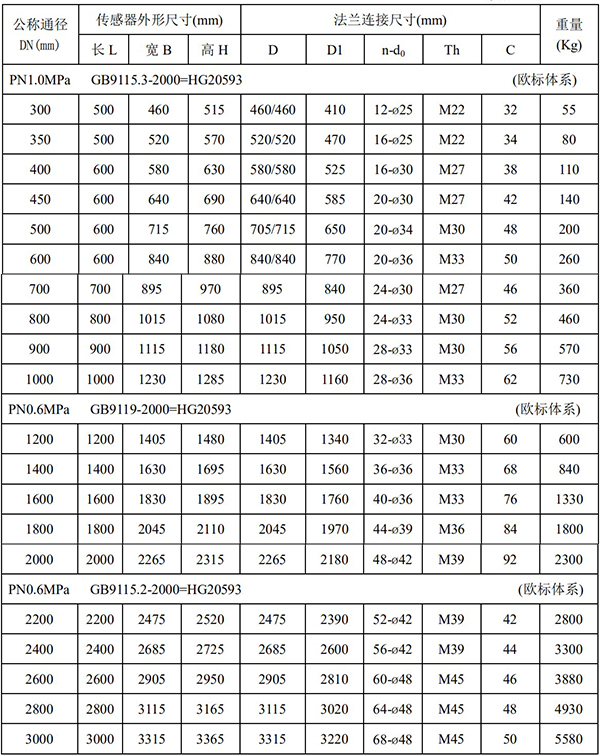

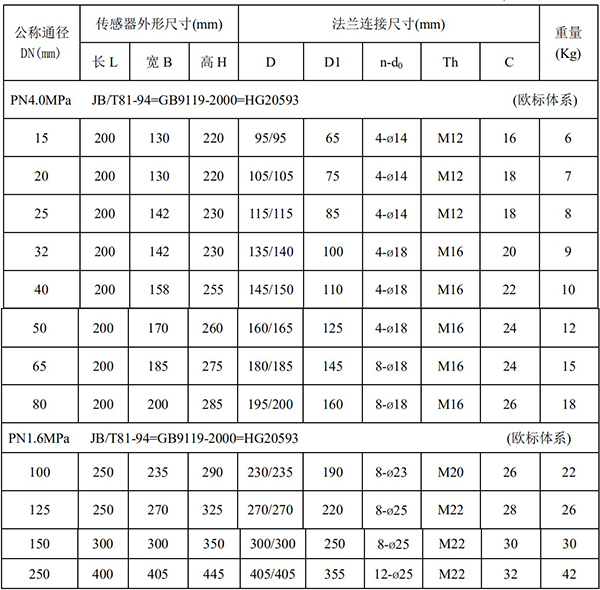

常用規格dn200管道流量計外形尺寸和法蘭連接尺寸
