近幾年來，隨著電子技術、數字技術和聲楔材料等技術的發展，利用超聲波脈沖測量流體流量的技術發展很快?；诓煌恚煌Y構，適用于不同場合的各種形式的超聲波液體流量計已相繼出現，因其具有運行穩定、安裝簡單、維護量小等優點，其應用領域涉及到工農業、水利、水電等部門，正日趨成為測流工作的*選工具。

1、超聲波液體流量計的測量原理

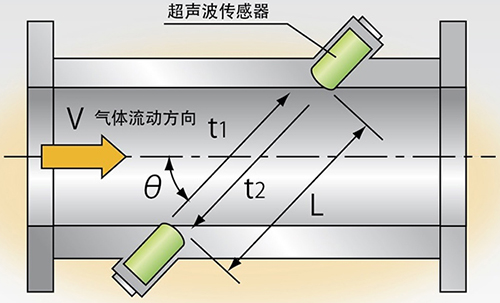

超聲波液體流量計常用的測量方法為傳播速度差法、多普勒法等。傳播速度差法又包括直接時差法、相差法和頻差法。其基本原理都是測量超聲波脈沖順水流和逆水流時速度之差來反映流體的流速，從而測出流量；多普勒法的基本原理則是應用聲波中的多普勒效應測得順水流和逆水流的頻差來反映流體的流速從而得出流量。

超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。超聲波液體流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種非接觸式儀表，適于測量不易接觸和觀察的流體以及大管徑流量。它與水位計聯動可進行敞開水流的流量測量。使用超聲波液體流量計比不用在流體中安裝測量元件故不會改變流體的流動狀態，不產生附加阻力，儀表的安裝及檢修均可在不影響生產管線的情況下運行，因而是一種理想的節能型流量計。

超聲波液體流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。這樣就實現了流量的檢測和顯示。

超聲波液體流量計常用壓電換能器。它利用壓電效應，采用適出的發射電路把電能加到發射換能器的壓電元件上，使其產生超聲波振勸。超聲波以某一角度射入流體中傳播，然后接收換能器接收，經壓電元件變?yōu)殡娔埽员銠z測。發射換能器利用壓電元件的逆壓電效應，而接收換能器則是利用壓電效應。

超聲波液體流量計換能器的壓電元件常做成圓形薄片，沿厚度振動。薄片直徑超過厚度的10倍，以保證振動的方向性。壓電元件材料多采用鋯鈦酸鉛。為固定壓電元件，使超聲波以合適角度射入到流體中，需把元件放入聲楔中，構成換能器整體（又稱探頭）。聲楔的材料不僅要求強度高、耐老化，而且要求超聲波經聲楔后能量損失小即透射系數接近1。常用的聲楔材料是有機玻璃，因為它透明，可以觀察到聲楔中壓電元件的組裝情況。另外，某些橡膠、塑料及膠木也可作聲楔材料。
