磁性浮球液位計選型及安裝方式
點擊次數：2231 發布時間：2021-07-07 01:54:30

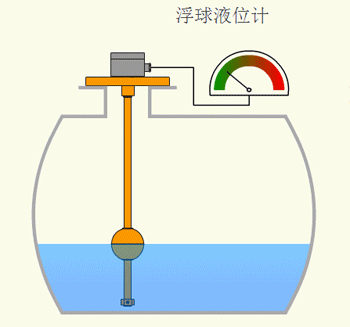

原理：磁性浮球液位計主要由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出，實現對液（界）面位置信號的檢測、傳送與報警控制。
產品特點：
1、結構簡單、穩定可靠、重復性好；
2、不受被測介質物理和化學狀態的影響。如：導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡的影響；
3、選用不同材料，能用于各種強弱腐蝕、易燃易爆、毒性、強放射性、污濁的介質環境；
4、液面測量或兩種不同密度介質的界面測量；
5、防爆結構設計，適合爆炸性環境使用。
6、二線制4-20mA電流輸出，可帶0.56"LED數碼顯示，便于夜間遠距離觀測。
7、測量范圍大，不受貯槽高度的限制。
8、提供特殊應用設計。
選型的注意事項：
1.液體比重不同時，浮球的動作位置將會有所變動，一般SG比水小時，浮球浸在液體中部分將相對增多。
2.不銹鋼浮球開關產品參考比重以水（SG=1）所以使用時在選用浮球時須考慮液位的比重，一定大于浮球規格所標示，否則,浮球開關無法浮起。
3.粘度高但不會干涸的液體，一般應選用外徑較大的不銹鋼浮球。
4.壓力：塑膠類浮球耐壓*大5kg/cm2，SUS浮球耐壓*大20kg/cm2。
5.請依照被測物之使用溫度、壓力、比重、耐酸堿等特性，適合的不銹鋼浮球。
安裝注意事項：

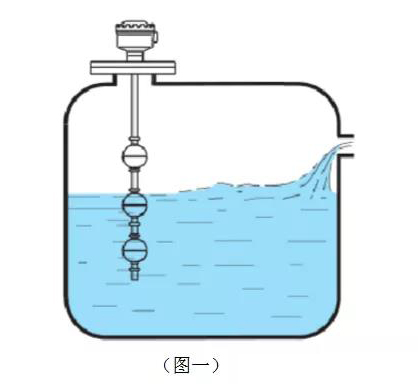

1)安裝位置應遠離進水口，否則開關會因進水口的波動大而造成誤動作（見圖一）

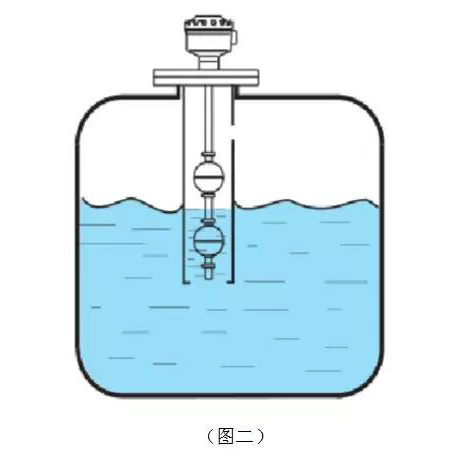

2)若開關安裝于攪拌區域，可裝置防波管或防波擋板（見圖二）。

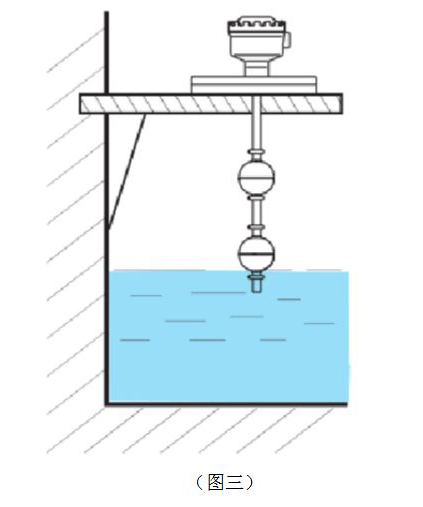

3)開關裝置于混凝土池壁，可加裝L型角鋼支架（見圖三）。

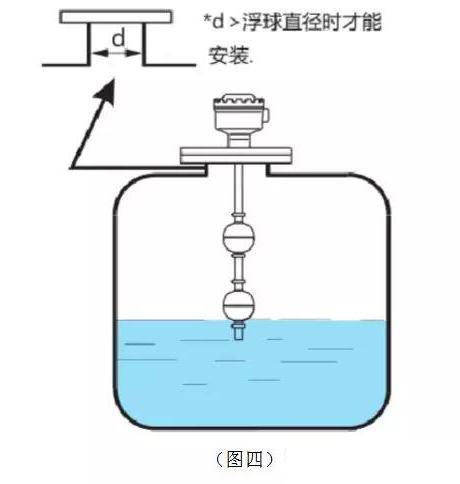

4)選擇管徑大于浮球直徑的法蘭連接管（見圖四）。
