渣油流量計,渣油專用流量計廠家

點擊次數:2294 發布時間:2020-11-06 05:44:18
渣油流量計產品概述
LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品....防爆等級為:ExdIIBT6。

渣油流量計基本參數
儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
精度等級 ±1%R、±0.5%R
量程比 1:10;1:15;1:20
儀表材質 304不銹鋼、316(L)不銹鋼等
被測介質溫度(℃) -20~+120℃
環境條件 溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
輸出信號 脈沖頻率信號,低電平≤0.8V 高電平≥8V
供電電源 +12VDC 、+24VDC(可選)
信號傳輸線 STVPV3×0.3(三線制)
傳輸距離 ≤1000m
信號線接口 豪斯曼接頭
防爆等級 非防爆產品
防護等級 IP65

渣油流量計儀表類型
儀表型號 LWGYS-N LWGYS-A LWGYS-B LWGYS-C
信號輸出 脈沖 4-20mA 4-20mA/脈沖
供電電源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 鋰電池 24VDC±15%
精度等級 1.0~0.5級 1.0~0.5級 ? 1.0~0.5級
測量范圍 標準量程 標準量程 ? 標準量程或擴展量程
顯示器
通訊接口 可選RS485
通訊協議 Moubus HART
儀表材質 不銹鋼 不銹鋼 不銹鋼
防爆等級 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防護等級 IP60 IP65 IP65
整機功耗 < 1W < 1W < 1W
儀表通經 DN4~DN250 DN4~DN250 DN4~DN250
介質溫度 -20℃~120℃ -20℃~120℃ -20℃~120℃
環境溫度 -30℃~60℃ -30℃~60℃ -30℃~60℃

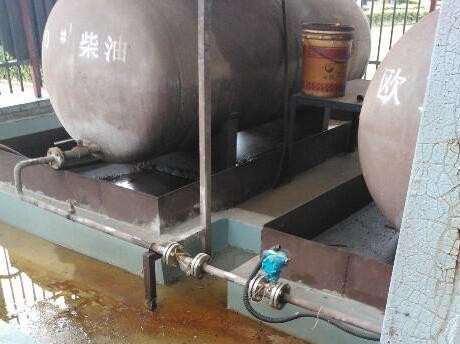

渣油流量計的安裝
渦輪流量計作為葉輪式流量計的主要品種,由傳感器和轉換顯示儀表組成,被廣泛應用于測量封閉管道中的液體,但液體必須是與不銹鋼、硬質合金不起腐蝕作用,且介質中沒有纖維以及顆粒等雜質。以下就來講講渦輪流量計的一些安裝方式注意點。
渦輪流量計的安裝有法蘭連接、螺紋連接及夾裝式三種方式。安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致,且上游直管段應大于等于20倍管徑,下游直管段大于等于5倍管徑。
儀表的傳感器應遠離外界磁場,如不能避免,應采取必要的措施。為了檢修時不至于影響液體的正常輸送,應在傳感器兩端的直管段外安裝旁通管道。傳感器露天安裝時,要做好防水處理。傳感器與顯示儀表的接線,應根據放大器的電源來選擇接線方式。
渦輪流量傳感器可水平、垂直安裝,垂時流體方向必須向上。液體應充滿管道,不得有氣泡。安裝時,液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。直管段內壁應光滑清潔,無凹痕、積垢和起皮等缺陷。
作為流量測量的一種理想儀表,渦輪流量計在業界獲得了廣泛的應用,正確的安裝方式是保證儀表正常運作的前提條件,為日后的保養維修提供便利,也能讓儀表的壽命更長久。

渣油流量計工作原理
渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速,再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量,其輸出信號為頻率,易于數字化。

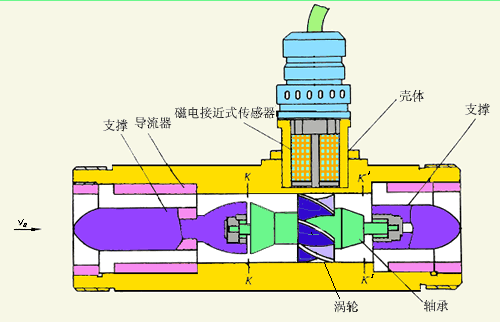

圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時,磁路的磁阻發生變化,從而產生感應信號。信號經放大器放大和整形,送到計數器或頻率計,顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量,葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號,不僅提高了檢測電路的抗干擾性,而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
渦輪流量計廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。
渦輪流量計輸出信號為脈沖,易于數字化。渦輪流量計壓力損失小,葉片能防腐,可以測量粘稠和腐蝕性的介質。
打造生與流速成反比的脈沖旌旗燈號,當流體顛末管道時,渦輪流量計的扭轉角速度與流體流速成反比.在管道中心安放一個渦輪,由此,就會引起傳感線圈中的磁通更改。傳感線圈將檢測到的磁通周期變幻信號送入前置放大器,同時亦將脈沖旌旗燈號送入頻率電流轉換電路,對旌旗燈號發展放大、整形,使渦輪流量計壓制摩擦力矩與流體阻力矩而發生篡改。對渦輪流量計發作驅能源矩,
渦輪流量計的葉片,當渦輪流量計葉片切割由殼體內永世磁鋼發生發火的磁力線時,流體流速可經過渦輪流量計的竄改角速度失去,將脈沖旌旗燈號轉換成模擬電流量,對定然的流體介質粘度,渦輪流量計的轉速經過裝在機殼外的傳感線圈來檢測。兩端由軸承支撐。從而大要較量爭論失掉經由過程管道的流體流量。在不一定的流量領域內,進而批示霎時流量值。送入單元換算與流量積算電路取得并透露表現堆集流量值。

渣油流量計產品特點
1、壓力損失小,葉輪具有防腐功能;
2、渦輪流量計采用先進的超低功耗單片微機技術,整機功能強、功耗低、性能優越;
3、具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%;

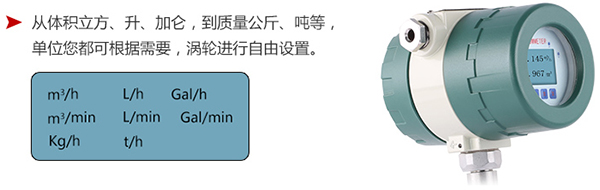

4、儀表系數可由按鍵在線設置,并可顯示在LCD屏上,LCD屏直觀清晰,可靠性強;
5、采用EEPROM對累積流量、儀表系數掉電保護,保護時間大于10年;
6、渦輪流量計采用高性能MCU中央處理器,完成數據采集處理顯示輸出、累積流量瞬時流量同屏顯示方便的人機界面實現, 以標準485形式進行數據傳輸;
7、采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承,集轉動軸承與壓力軸承于一體,大大提高了軸承壽命,并可在有少量泥沙與污物的介質中工作;
8、渦輪流量計采用1Cr18Ni9Ti全不銹鋼結構,(渦輪采用2Cr13)防腐性能好;
9、容易維修,有自整流的結構,小型輕巧,結構簡單,可在短時間內將其組合拆開,內部清洗簡單;
10、有較強抗磁干擾和振動能力、性能可靠、壽命長;
11、下限流速低,測量范圍寬;
12、現場顯示型液晶屏顯示清晰直觀,功耗低,3V鋰電池供電可連續運行5年以上;
13、耐腐蝕,適用于酸堿溶液;

渣油流量計選型
型 號 說 明
LWGY─ /□ /□ /□ /□ /□ /□



4             4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h
6 6mm,標準量程0.1~0.6m3/h,寬量輪為0.06~0.6m3/h
10 10mm,標準量程0.2~1.2m3/h,寬量程為0.15~1.5m3/h
15 15mm,標準量程0.6~6m3/h寬量程為0.4~8m3/h
20 20mm,標準量程0.8~8m3/h,寬量程為0.4~8m3/h
25 25mm,標準量程1~10m3/h,寬量程為0.5~10m3/h
32 32mm,標準量程1.5~15m3/h,寬量程為0.8~15m3/h
40 40mm,標準量程2~20m3/h,寬量程為1~20m3/h
50 50mm,標準量程4~40m3/h,寬量程為2~40m3/h
65 65mm,標準量程7~70m3/h,寬量程為4~70m3/h
80 80mm,標準量程10~100m3/h,寬量程為5~100m3/h
100 100mm,標準量程20~200m3/h,寬量程為10~200m3/h
125 125mm,標準量程25~250m3/h,寬量程為13~250m3/h
150 150mm,標準量程30~300m3/h,寬量程為15~300m3/h
200 200mm,標準量程80~800m3/h,寬量程為40~800m3/h
類型 N +12V供電,脈沖輸出,高電平≥8V低電平≤0.8V
精度等級 05 精度0.5級
10 精度1.0級
渦輪
類型
W 寬量程渦輪
S 標準渦輪
材質 S 304不銹鋼
L 316(L)不銹鋼
防爆 N 無標記,為非防爆型
壓力等級 N 常規 (參照表2)
H(x) 高壓 (參照表2)
注:DN15~DN40常規為螺紋連接,如希望采用法蘭連接,請?jiān)?ldquo;公稱通徑”后加“(FL)”
例如,選用一臺法蘭連接式非防爆型渦輪流量計測量水,需要脈沖信號輸出,管道為DN40,要求精度0.5級,304不銹鋼材質,儀表耐壓16MPa測量范圍為標準量程,其產品型號應為:LWGY-40(FL) /05/S/S/N/H16
