尿酸流量計

尿酸流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-LDE
  • 測量范圍：0.028～205258m3/h
  • 精度等級：0.5級、1.0級
  • 公稱通徑：DN10～DN2200
  • 適用介質：污水、導電液體
  • 工作壓力：1.6～6.3MPa
  • 工作溫度：-20～+200℃
  • 供電方式：220V 24V 鋰電池
  • 訂貨號：TKPISCVQZ503

尿酸流量計產品概述

電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成，主要分為兩大類：一體型和分離型。
電磁流量計是基于法拉*電磁感應定律原理的流量儀表，用于測量封閉管道中導電液體和漿液的體積流量。它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。

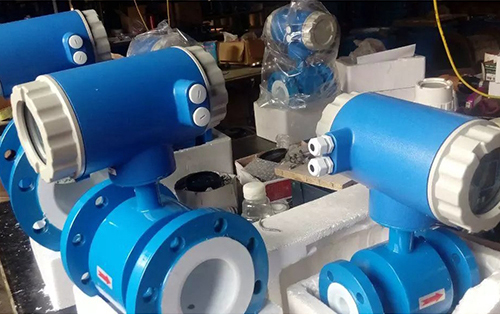

尿酸流量計產品圖


尿酸流量計產品特點

1、內部無阻流件，幾乎沒有壓力損失和流體阻塞情況。
2、無機械慣性，響應快速，流量測量范圍寬（流速0.3~12m/s）穩定性好，可以用于自動檢測、調節和程控系統。
3、測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率變化影響，傳感器感應電壓信號與平均速呈線性關系，測量精度高。
4、精度等級：0.2級、0.5級、1.0級、1.5級。滿足不同用戶需求。
5、傳感器部分只有內襯和電*與被測液體接觸，只要選擇合適電*與內襯材料，即可耐腐蝕和耐磨損。
6、分常規型（壓力小于4.0MPa）與高壓型（壓力大于4.0MPa）。
7、插入式電磁流量計系統分為簡單安裝型與在線安裝型。
8、采用EEPPOM存儲器，測量運算數據存貯保護安全可靠。
9、采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。
10、帶4~20Ma，頻率、脈沖輸出，帶報警電平輸出，帶RS485通訊接口，Hart、ModBus協議。
11、高清晰度LCD背光顯示瞬時流量，累積流量（Σ+、Σ-、ΣD）、流速、流量百分比、流量狀態（勵磁、流量、空管）等。
12、流量計采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電*材料的不同組合可適應不同介質的需要。
13、備有管道式、插入式電磁流量計等多種流量計型號。
14、防護等級：一體化結構IP65、分體結構IP68。
15、防爆等級：Exd Ⅱ BT4。


尿酸流量計的測量原理

根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端將產生感應電動勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的有效長度L及導體 垂直于磁場的運動速度u成正比。如果B、L、u三者互相垂直，則e=BLu與此相似，如果在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速u運動時，導電液體就切割磁力線，如果在管道截面上垂直于磁場的 直徑兩側安裝一對電*（如圖所示）

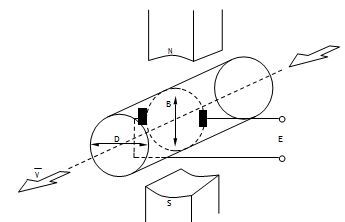

尿酸流量計工作原理圖
，則可以證明，只要管道內流速分布為與軸對稱分布，則兩電*間將產生感生電勢
e=κBDū
式中，ū是管道截面上的平均流速（m/s）；κ是常系數，無量綱；D是測量管直徑；B是磁感應強度（T）。
由此可得通過管道的體積流量
尿酸流量計工作原理公式
由上式可知，當測量管結構一定時，體積流量qν與比值e/B成正比，面與流體的狀態和物性參數無關，測量比值e/B即可得到體積流量值qν。當磁感應強度B為恒定值時，體積流量qν與感生 電勢e成正比。B是直流磁場或正弦波交流磁場或其它類型磁場的磁感應強度。它由流量計的勵磁系統提供。勵磁系統可以給電磁流量傳感器提供多種形式的磁場波形。不同的磁場波形，直接決定了電磁 流量傳感器工作磁場的特征，也基本上決定了流量計流量信號的處理方法，對流量計的工作性能有很大的影響。所以，自流量計進入商用化以來，勵磁方式始終是人們研究流量計的熱點問題。從流量計開始應用的直流勵磁到現在雙頻方波勵磁，已使用過多種方式的勵磁技術。


尿酸流量計轉換器技術數據

                電源                交流                85-265V，45-400Hz
                直流                11-40V
                操作鍵和顯示                按鍵式
                                4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程；
                                3行LCD寬視角、寬溫、帶背光顯示；
                                *1行顯示流量值；
                                *2行顯示流量單位；
                                *3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
                磁鍵式
                                2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程；
                                2行LCD寬視角、寬溫、帶背光顯示：
                                *1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
                                *2行：顯示流量。
                內部積算器                正向總量、反向總量及差值總量。
                輸出信號                單向模擬輸出
                                全隔離，負載≤600D．（20mA時）；
                                上限：0-21mA可選，每檔lmA；
                                下限：0-21mA可選，每檔1mA；
                                正、反向流量輸出方式編程。

                雙向模擬輸出                下限限制為?；?mA，其他同單向模擬輸出。
                雙向脈沖輸出
                                兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1-800Hz可選,每檔IHz；
                                方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；
                                無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。

                雙路報警輸出
                                可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出*性可選；
                                帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離）

                數字通訊                　                RS232，RS485，HART


尿酸流量計范圍選擇

                內徑                10                15                20                25                32                40                50                65
                Qmin(m3/h)                0.0283                0.0636                0.12                0.176                0.29                0.452                0.7                1.19
                Qmax(m3/h)                4.24                9.54                16.96                26.5                43.42                67.85                106.0                179.0
                內徑                80                100                125                150                200                250                300                350
                Qmin(m3/h)                1.8                2.82                4.41                6.36                11.3                17.6                25.4                34.6
                Qmax(m3/h)                271.0                424.0                662.0                954.0                1690                2650                3810                5190
                內徑                400                450                500                550                600                700                800                900
                Qmin(m3/h)                45.2                57.2                77.6                85.5                101.0                138.0                180.0                229.0
                Qmax(m3/h)                6780                8570                10600                12800                15200                20700                27100                34300
                內徑                1000                1100                1200                1400                1600                1800                2000                2200
                Qmin(m3/h)                282.0                342.0                407.0                554.1                732.7                916.0                1131.0                1368.4
                Qmax(m3/h)                42400                51300                61000                83121                108566                137404                169635                205258


尿酸流量計內襯材料的選擇

應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料

                襯里材料                耐腐蝕性能                工作溫度                適用范圍
                氯丁橡膠Ne                耐一般低濃度酸堿鹽的腐蝕                -20～70℃                工業用水污水低濃度酸堿鹽
                聚氨酯橡膠PO                有*好的耐磨性能,專用于強磨損性漿液,不耐腐                -10～60℃                含固體顆粒的液體(水泥漿礦漿等)

                聚全氟乙丙烯FEP                1耐熱耐腐蝕性與PTFE相當
2機械強度高,抗磨損性能好
3內表光滑，不易粘附沉淀物
4有很好的耐負壓,抗真空作用		                -40～180℃                除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質
                聚四氟乙烯PTFE                幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差                -40～180℃                不能用于負壓管道及磨損性較強的流體


尿酸流量計電*的選擇

應根據被測流體的腐蝕性來選擇電*的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗

                材料                代號                耐腐蝕性能
                316L不銹鋼                V                1適用于工業、生活用水，原水井水，城市污水等中性溶液
2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等
                哈氏合金C                HC                1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物
2耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu
3對海水、堿溶液，氧化物溶液有*好的耐腐蝕性
4不適用：鹽酸
                哈氏合金B(yǎng)                HB                1對于非氧化酸、堿、鹽如硫酸、磷酸、氫氟酸有良好的腐蝕性
2不適用：硝酸
                鈦                Ti                耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕
                鉭                Ta                除了氫氟酸外，幾乎能耐一切化學介質的腐蝕。但價格昂貴
                鉑                Pt                適用所有的酸堿鹽溶液（發煙硫酸及硝酸）
                碳化鎢                W                具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質


尿酸流量計選型表

                型號                口徑
                KMLDE                15~2600
                                                  代號                電*材料
                A                316L
                B                HB
                C                HC
                D                鈦
                E                鉭
                F                鉑合金
                J                不銹鋼涂覆碳化鎢
                                 代號                內襯材料
                C1                聚四氟乙烯F4
                C2                聚全氟乙丙烯F46
                C3                聚氟合乙烯FS
                C4                聚錄丁橡膠
                C5                聚氨脂橡膠
                                 代號                功能
                E1                0.3級
                E2                0.5級
                E3                1級
                F1                4－20Madc,負載≤750Ω
                F2                0-3khz,5v有源，可變脈寬，輸出高端有效頻率
                F3                RS485接口
                T1                常溫型
                T2                高溫型
                T3                超高溫型
                P1                1．0MPa
                P2                1．6MPa
                P3                4．0MPa
                P4                16MPa
                D1                220VAC±10％
                D2                24VDC±10％
                J1                一體型結構
                J2                分體型結構
                J3                防爆一體型結構

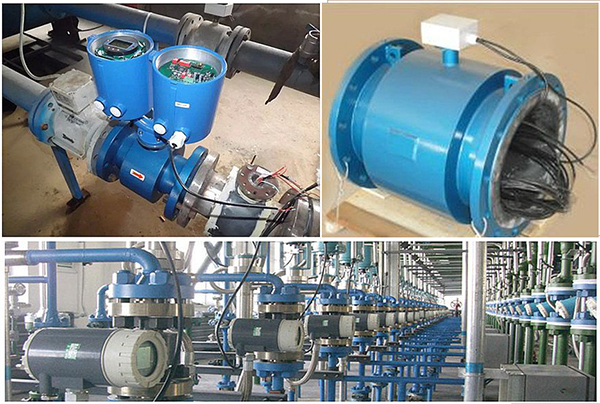

尿酸流量計工作現場圖
