丙烯流量計

品*：JKM/凱銘儀表
型號：JKM-LUGB
測量范圍：5-11000m3/h
精度等級：1.5級、1.0級
公稱通徑：DN20~DN1200
適用介質：氣體、液體、蒸汽
工作壓力：1.6MPa~10MPa
工作溫度：-80℃~450℃
供電方式：24VDC 鋰電池
訂貨號：GBFVIDPFC239

丙烯流量計產品概述

渦街流量計采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定。

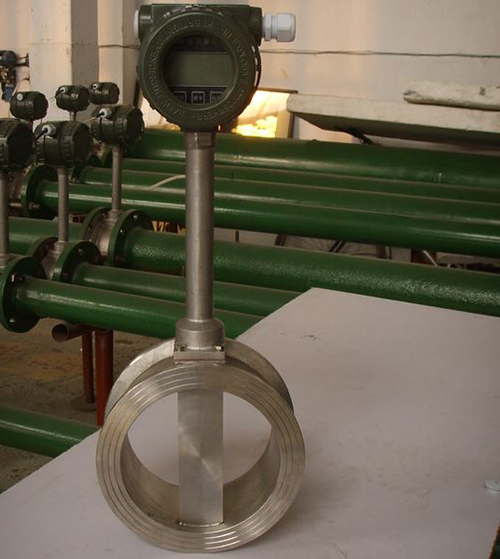

丙烯流量計產品圖

丙烯流量計產品優勢

1、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

2、安全防爆，適用于惡劣環境。

3、無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

4、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

5、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

6、同時顯示流量值與累計流量值，不必輪流切換。

7、采用抗振探頭，有效消除外界振動影響。

8、電路采用表面貼裝工藝，結構緊湊，可靠性高。

9、采用分體式信號轉換器，電纜*長10米。

10、量程比寬達20:1。

11、整體結構設計合理，動態測量范圍寬，壓力損失小。

12、分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。

13、現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

丙烯流量計的工作原理

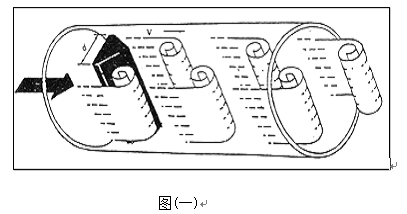

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數（無量綱數）

V－流體的平均流速

d－旋渦發生體的寬度

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

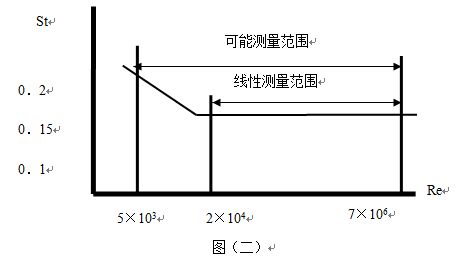

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量計測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）

K＝N/Q（1/m3）公式（2）

式中：K＝儀表常數（1/m3）。

N＝脈沖個數

Q＝體積流量（m3）

丙烯流量計主要技術指標

公稱通徑：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)

公稱壓力(MPa)：DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)

介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）

本體材料：1Cr18Ni9Ti，(其它材料協議供貨)

允許振動加速度：壓電式:0.2g，電容式:1.0～2.0g

精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范圍度：1：6～1：30

供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池

輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA

壓力損失系數：符合JB/T9249標準　Cd≤2.4

防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5

防護等級：普通型IP65，潛水型 IP68

環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa

適用介質：氣體、液體、蒸汽

傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

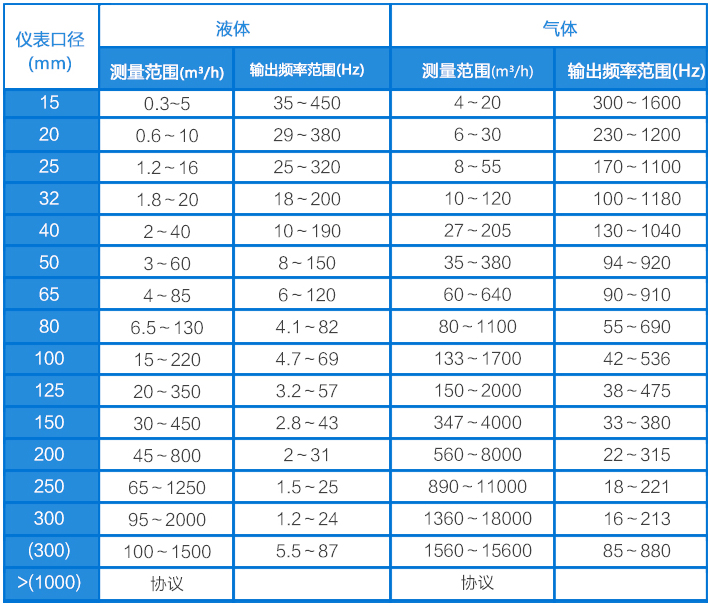

丙烯流量計流量范圍對照表
丙烯流量計流量范圍表

丙烯流量計訂貨須知及選型
一．尊敬的用戶，當您要選用本公司產品時，請仔細閱讀選型樣本，并做好以下工作：
1．認真核對被測介質的工況條件：溫度、壓力、管徑等工藝參數。
2．認真核對被測介質的使用流量范圍，特別是*小流量值以*終確定使用儀表的口徑及配管參數。
3．確定儀表的安裝地點，保證直管段，并為儀表的安裝維護創造好的環境條件。
4．填好訂貨咨詢單，見附表
二．渦街流量計選型表（符合JB/T9294-1999標準）
1．傳感器選型表

型譜

說明

渦街流量儀表

傳感器

檢測
方式

壓電式傳感器

電容式傳感器

連接方式

僅對滿管型

法蘭連接型

僅對滿管型

法蘭卡裝型

僅對插入型

簡易插入型

僅對插入型

球閥插入型

僅對滿管型

螺紋連接型

僅對滿管型

卡箍連接型

僅對滿管型

對焊型

測量介質

液體

氣體

蒸汽

公稱通徑

02
…
30
A0
… A8

DN25
… 單位：mm
DN300
DN1000
… DN1800

顯示
文字

英文顯示

中文顯示

使用環境

普通型

防爆型

輸出信號

本項可復選

脈沖輸出

4～20mA電流輸出，液晶顯示

RS-485通訊

HART協議

電池供電

補償方式

空

無補償

溫度補償

壓力補償

溫度、壓力補償

選型
說明

例如： LUGE2405E-P2Z 滿管型電容式渦街流量儀表，法蘭卡裝型連接，介質為蒸汽,
儀表通徑為DN50,英文顯示， 4～20mA電流信號輸出，溫壓補償型

丙烯流量計的配線設計
一. 輸出頻率信號的三線制渦街流量計配線設計

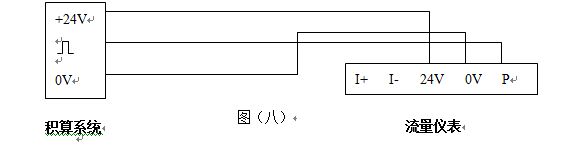

輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖
丙烯流量計脈沖輸出配線圖
二.輸出標準4~20mA電流信號的兩線制渦街流量計配線設計

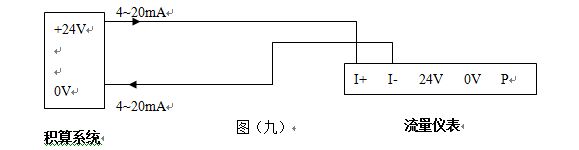

輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖
丙烯流量計4-20mA電流信號配線圖
三．帶RS-485通訊接口功能的渦街流量計配線設計

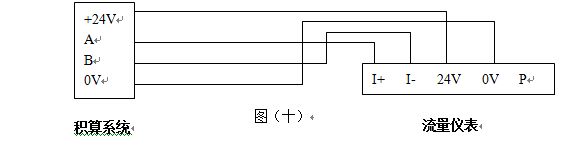

帶RS-485通訊功能的渦街流量計采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖
丙烯流量計RS485通訊接口配線圖
四．防暴型渦街流量計配線設計

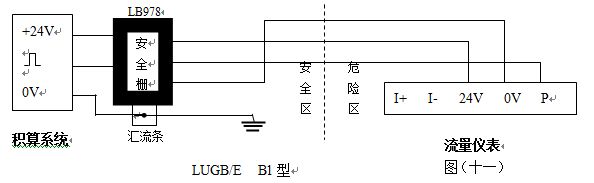

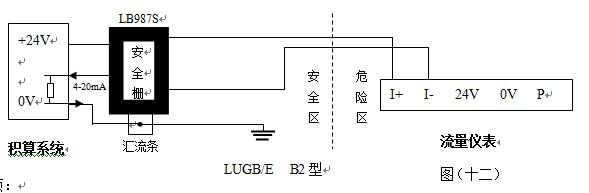

LUGB/E三線制脈沖輸出型渦街流量計與LB978齊納安全柵相連、LUGB/E兩線制標準4~20mA電流輸出型渦街流量計與LB987S齊納安全柵相連可構成本質安全型防爆系統，產品防爆標志為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖
丙烯流量計防爆型配線圖

注意事項：
（1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
