管道流量計的正確選型
管道流量計是一款利用低電壓、多脈沖時差原理,采用高精度和超穩定的雙平衡信號差分反射、差分接收**數字檢測技術來測量順流和逆流方向的聲波傳輸時間,根據時差計算出流速的測量儀器。管道流量計具有穩定性好、零點漂移小、測量精度高,量程比寬,抗干擾性強等特點。

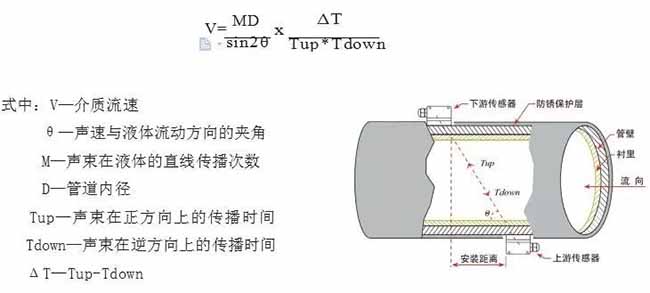

當超聲波波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比于液體的流速。零流量時,兩個傳感器發射和接收聲波所需的時間完全相同;介質流動狀態時,逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間,其關系符合下列公式:
關鍵技術參數
01.被測介質
水、污水、海水、酒精、各種油類等能傳導超聲波的單一均勻穩定的液體。
02.測量管徑
外夾式探頭: DN15~DN3000
插入式探頭: DN≥80(適應鋼管有內襯,鑄鐵管和水泥管)
兀型管段式: DN15~DN40
標準管段式: DN50~DN1000
03.測量精度
外夾式和插入式1.0級(±1.0%R)
兀型管段式和標準管段式0.5級(±0.5%R)
04.重復性
優于±0.2%或±0.5%
05.流體方向
正、反向雙向計量,可計量正、負、凈累積量
06.流速范圍
0~±32m/s
07.適用管材
碳鋼、不銹鋼、鑄鐵、水泥、銅、PVC、鋁等均勻、質密的管道,允許有襯里(外夾式傳感器不適用水泥管材)
08.流體溫度≤160℃
09.流體濁度≤10000ppm且氣泡含量小
10.安裝方式
外夾式、插入式、管段式
11.輸出接口
4-20mA、繼電器、OCT、RS232、RS485輸出可選
12.輸入接口
4-20mA模擬輸入
13.通訊協議
Modbus協議
管道流量計如何正確選型
(一)收集數據
1、被測流體名稱
2、*大流量、*小流量
3、*高工作壓力(插入式探頭有此要求)
4、*高溫度、*低溫度
5、管道材料
6、管道內襯材料(如有)
7、管外徑(或管壁厚度),管內徑。

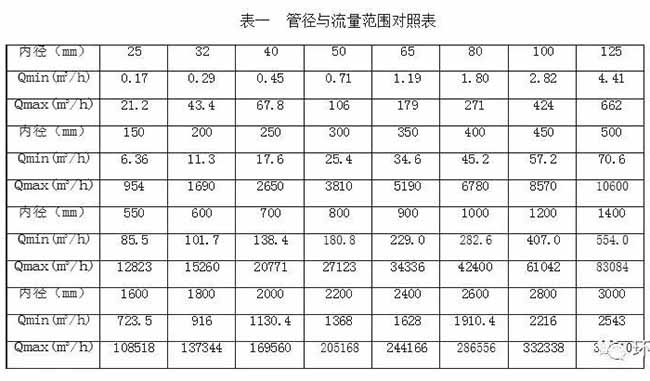

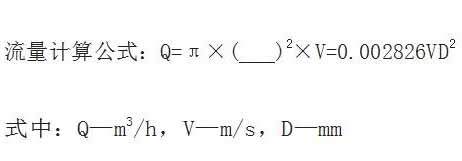

(二)確認管徑與流量(流速范圍0.1m/s~15m/s)
