玻璃管液體流量計的測量原理
點擊次數:1438 發布時間:2021-11-24 09:18:04
玻璃管液體流量計又稱轉子流量計,是變面積式流量計的一種,在一根由下向上擴大的垂直錐管中,圓形橫截面的浮子的重力是由液體動力承受的,從而使浮子可以在錐管內自由地上升和下降。
玻璃管液體流量計是僅次于差壓式流量計應用范圍zui寬廣的一類流量計,特別在小、微流量方面有舉足輕重的作用。
玻璃管液體流量計原理:

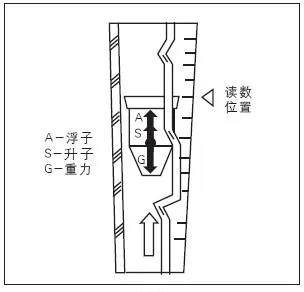

玻璃管液體流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成(下圖)。流體自下而上流經錐 管時,流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升,當升力S與浮力 A之和等于浮子自身重力G時,浮子處于平 衡,穩定在某一高度位置上,錐管上的刻 度指示流體的流量值。
