氧氣流量計價格,工業氧氣計量表
點擊次數:1832 發布時間:2020-11-06 09:40:13
氧氣流量計主要技術參數:
1、公稱通徑:15,25,40,50,65,80,100,125,150,200,250,300,(200~2000插入式) 非標產品可根據用戶要求特殊定做。
2、公稱壓力(MPa):DN15-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨) 。
3、介質溫度(℃):壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)。
4、本體材料:儀表外殼采用鋁合金,1Cr18Ni9Ti,(其它材料協議供貨)。
5、允許振動加速度:壓電式:0.2g;電容式:1.0~2.0g。
6、精確度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS。
7、范圍度:1:6~1:30。
8、供電電壓:傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池。
9、輸出信號:方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA。
10、壓力損失系數:符合JB/T9249標準 Cd≤2.4。
11、防護等級:普通型IP65 ;潛水型 IP68。
12、環境條件:溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa。
13、適用介質:氣體、液體、蒸汽 。
14、傳輸距離:三線制 脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω。
15、信號線接口:內螺紋M20×1.5。
16、現場液晶雙行顯示(溫度補償型)方式:可循環顯示溫度、壓力、瞬時流量、累積流量等參數。
氧氣流量計選型表:
氧氣流量計尺寸
氧氣流量計對直管段的要求
傳感器對安裝點的上下游直管段有一定要求,否則會影響測量精度。
若傳感器安裝點的上游有>15°漸縮管,傳感器上游應有不小于15D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游有>15°漸擴管,傳感器上游應有不小于18D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游有90°彎并沒有或T形接頭,傳感器上游應有不小于20D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭,傳感器上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在不同平面上有二個90°彎頭,傳感器上游應有不小于40D的等徑直管段,下游應有不小于5D的等徑直管段。
流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處,若必須安裝在傳感器的上游,傳感器上游應有不小于50D的等徑直管段,下游應有不小于5D的等徑直管段。
氧氣流量計概述
渦街流量計是以全新的設計理念,將溫度、壓力、流量信號集于一體,通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量,從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念,因此,凱銘渦街流量計具有結構緊湊、安裝使用維護方便的特點。
氧氣流量計的性能特點:
1、可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響;
2、不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫,高壓;
3、安全防爆,適用于惡劣環境;
4、無可動部件、無孔洞縫隙設計,產品無磨損、耐臟污,無須機械維修,使用壽命長;
5、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
6、溫壓補償一體化設計;
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
8、同時顯示流量值與累計流量值,不必輪流切換;
9、采用抗振動探頭,有效消除外界振動影響;
10、采用分體式信號轉換器,電纜*長100米;
11、量程比寬達20:1;
12、儀表整體結構設計合理,動態測量范圍寬,壓力損失??;
13、表體采用不銹鋼材質,可適用于腐蝕性介質的測量;
14、現場液晶顯示,脈沖、4~20mA輸出或485通迅,可與工業自動化系統連接。
氧氣流量計測量原理:
KM-LUG型渦街流量計工作原理是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時,它的兩側就形成了交替變化的兩排旋渦,這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比,并給出了頻率與流速的關系式:
f = St × V/d 式中:
f 渦街發生頻率 (Hz)
V 旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數(常數)
這些交替變化的旋渦就形成了一系列交替變化的負壓力,該壓力作用在檢測探頭上,便產生一系列交變電信號,經過前置放大器轉換、整形、放大處理后,輸出與旋渦同步成正比的脈沖頻率信號(或標準信號)。
氧氣流量計使用選擇及應用:
1、為了使用方便,電池供電型采用微功耗高新技術,采用鋰電池供電可不間斷運行一年以上,節省了電纜和顯示儀表的采購安裝費用,可就地顯示瞬時流量、累積流量等。
2、溫度補償一體型渦街流量計還帶有溫度傳感器,可以直接測量出飽和蒸汽的溫度并計算出壓力,從而顯示飽和蒸汽的質量流量。
3、溫壓補償一體型帶有溫度、壓力傳感器,用于氣體流量測量可直接測量出氣體介質的溫度和壓力,從而顯示氣體的標況體積流量。
4、廣泛應用于石油、化工、冶金、機械、造紙,以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。
浮標式氧氣流量計,液氧氣流量計
氧氣流量計合理的取壓方式對于測量效果的影響
浮標式氧氣流量計,氧氣流量計廠家
影響高壓氧氣流量計在現場測不準的因素有哪些
dn20氧氣流量計在集中供熱系統中的蒸汽計量
管道氧氣流量計存在的十種典型問題及相應解決方法
氧氣流量計在氧化鋁生產中常見故障分析及處理方法
導致高壓氧氣流量計測量數據偏差的因素分析
影響dn20氧氣流量計安裝要求及影響測量精度的技術分析
工業氧氣流量計常見故障分析及處理方法
管道氧氣流量計在供熱系統中技術問題討論
dn25氧氣流量計遇到的常見故障怎么調怎么排除
dn15氧氣流量計對于差壓式儀表的選型及未來發展分析
氮氣氧氣流量計容易出現的問題作出的分析及相應解決方法
浮標式氧氣流量計
浮標式氧氣流量計,dn20氧氣流量計
使用氧氣流量計選型進行蒸汽測量時需要注意那些要求
氧氣流量計無輸出信號及其他安裝故障的判斷和處理
管道氧氣流量計在用作蒸汽流量測量時產生誤差的原因分析
變徑整流器在氧氣流量計的流量測量中的作用及應用介紹
醫用氧氣流量計,氧氣渦街流量計廠家
醫用氧氣流量計,氧氣流量計價格
醫用氧氣流量計,氧氣流量計廠家
高壓氧氣流量計,工業氧氣計量表
dn20氧氣流量計,氧氣流量計量表
工業氧氣流量計,氧氣流量計量表
dn20氧氣流量計,氧氣計量用什么流量計
氧氣計量用什么流量計,氧氣流量計量表
高壓氧氣流量計,氧氣流量計價格
dn20氧氣流量計,醫用氧氣流量計
1、公稱通徑:15,25,40,50,65,80,100,125,150,200,250,300,(200~2000插入式) 非標產品可根據用戶要求特殊定做。
2、公稱壓力(MPa):DN15-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨) 。
3、介質溫度(℃):壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)。
4、本體材料:儀表外殼采用鋁合金,1Cr18Ni9Ti,(其它材料協議供貨)。
5、允許振動加速度:壓電式:0.2g;電容式:1.0~2.0g。
6、精確度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS。
7、范圍度:1:6~1:30。
8、供電電壓:傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池。
9、輸出信號:方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA。
10、壓力損失系數:符合JB/T9249標準 Cd≤2.4。
11、防護等級:普通型IP65 ;潛水型 IP68。
12、環境條件:溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa。
13、適用介質:氣體、液體、蒸汽 。
14、傳輸距離:三線制 脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω。
15、信號線接口:內螺紋M20×1.5。
16、現場液晶雙行顯示(溫度補償型)方式:可循環顯示溫度、壓力、瞬時流量、累積流量等參數。
氧氣流量計選型表:
型 譜 | 說 明 | ||||||
KMLUG | 渦街流量儀表 | ||||||
檢測 | B | 壓電式傳感器 | |||||
方式 | E | 電容式傳感器 | |||||
連接方式 | 1 | 僅對滿管型 | 法蘭連接型 | ||||
2 | 僅對滿管型 | 法蘭卡裝型 | |||||
3 | 僅對插入型 | 簡易插入型 | |||||
4 | 僅對插入型 | 球閥插入型 | |||||
測量介質 | 2 | 液體 | |||||
3 | 氣體 | ||||||
4 | 蒸汽 | ||||||
公稱通徑 | 2 | DN25 | |||||
… | … 單位:mm | ||||||
30 | DN300 | ||||||
使用環境 | P | 普通型 | |||||
B | 防爆型 | ||||||
輸出信號 | 1 | 脈沖輸出 | |||||
2 | 4~20mA電流輸出,液晶顯示 | ||||||
3 | RS-485通訊 | ||||||
4 | 電池供電,不帶溫度、壓力補償 | ||||||
5 | 溫壓補償一體,4~20mA電流輸出型 | ||||||
6 | 溫壓補償一體,電池供電型 |

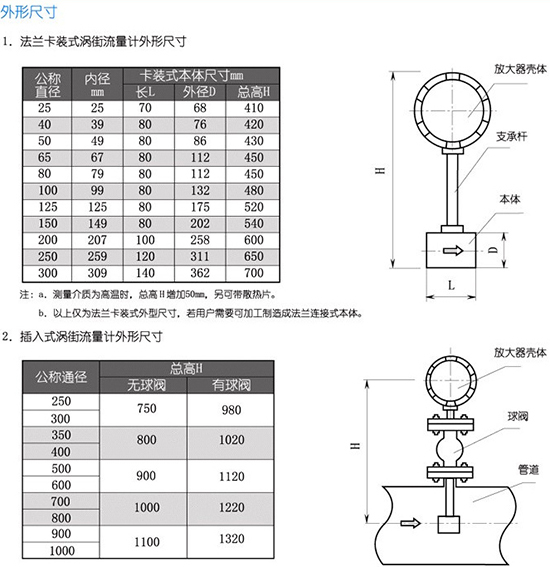

氧氣流量計尺寸
氧氣流量計對直管段的要求
傳感器對安裝點的上下游直管段有一定要求,否則會影響測量精度。
若傳感器安裝點的上游有>15°漸縮管,傳感器上游應有不小于15D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游有>15°漸擴管,傳感器上游應有不小于18D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游有90°彎并沒有或T形接頭,傳感器上游應有不小于20D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭,傳感器上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在不同平面上有二個90°彎頭,傳感器上游應有不小于40D的等徑直管段,下游應有不小于5D的等徑直管段。
流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處,若必須安裝在傳感器的上游,傳感器上游應有不小于50D的等徑直管段,下游應有不小于5D的等徑直管段。
氧氣流量計概述
渦街流量計是以全新的設計理念,將溫度、壓力、流量信號集于一體,通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量,從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念,因此,凱銘渦街流量計具有結構緊湊、安裝使用維護方便的特點。
氧氣流量計的性能特點:
1、可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響;
2、不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫,高壓;
3、安全防爆,適用于惡劣環境;
4、無可動部件、無孔洞縫隙設計,產品無磨損、耐臟污,無須機械維修,使用壽命長;
5、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
6、溫壓補償一體化設計;
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
8、同時顯示流量值與累計流量值,不必輪流切換;
9、采用抗振動探頭,有效消除外界振動影響;
10、采用分體式信號轉換器,電纜*長100米;
11、量程比寬達20:1;
12、儀表整體結構設計合理,動態測量范圍寬,壓力損失??;
13、表體采用不銹鋼材質,可適用于腐蝕性介質的測量;
14、現場液晶顯示,脈沖、4~20mA輸出或485通迅,可與工業自動化系統連接。
氧氣流量計測量原理:

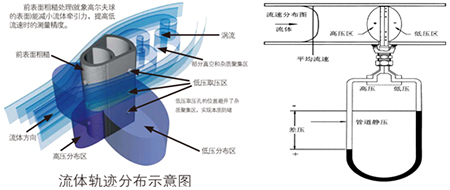

KM-LUG型渦街流量計工作原理是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時,它的兩側就形成了交替變化的兩排旋渦,這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比,并給出了頻率與流速的關系式:
f = St × V/d 式中:
f 渦街發生頻率 (Hz)
V 旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數(常數)
這些交替變化的旋渦就形成了一系列交替變化的負壓力,該壓力作用在檢測探頭上,便產生一系列交變電信號,經過前置放大器轉換、整形、放大處理后,輸出與旋渦同步成正比的脈沖頻率信號(或標準信號)。

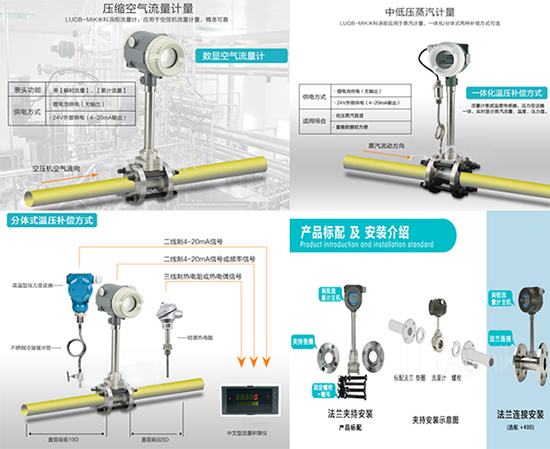

氧氣流量計使用選擇及應用:
1、為了使用方便,電池供電型采用微功耗高新技術,采用鋰電池供電可不間斷運行一年以上,節省了電纜和顯示儀表的采購安裝費用,可就地顯示瞬時流量、累積流量等。
2、溫度補償一體型渦街流量計還帶有溫度傳感器,可以直接測量出飽和蒸汽的溫度并計算出壓力,從而顯示飽和蒸汽的質量流量。
3、溫壓補償一體型帶有溫度、壓力傳感器,用于氣體流量測量可直接測量出氣體介質的溫度和壓力,從而顯示氣體的標況體積流量。
4、廣泛應用于石油、化工、冶金、機械、造紙,以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。
