智能煙氣流量計在使用前需要進行哪些檢查事項
點擊次數:1792 發布時間:2020-11-06 09:28:53

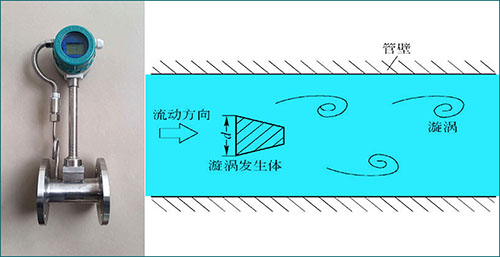

智能煙氣流量計的工作原理是在流體中設置旋渦發生體,在發生體兩側會交替地產生有規則的旋渦,旋渦列在旋渦發生體下游非對稱地排列,就是所謂的“卡門渦街”,渦街會產生一定的頻率,通過公式f=St*v/(1-1.27d/D)*d,(St為斯特勞哈爾數,為無量綱數,與旋渦發生體及雷諾數有關;v為流速;d為發生體迎面寬度;D為公稱通徑)即可得出流速。
智能街流量計,主要用于工業管道介質流體的流量測量。如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。智能街流量計參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,可在-10℃~+300℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量計。
一般的來說,煙氣流量計輸出信號(頻率)不受流體物性和組分變化的影響,是指儀表系數僅與旋渦發生體形狀和尺寸以及雷諾數有關。它的優點是:結構簡單牢固,安裝維護方便;適用多種類流體,液、氣、蒸汽及部分混合相皆適用;精確度較高,一般達±1%R左右;流量范圍寬,可達10:1或20:1或更大;壓頭損失??;無零點飄移;價格相對便宜;缺點是:不適于低雷諾數Re<20000的情況,對高粘度、低流速、小口徑的使用有限制;對環境的要求較高,應盡量杜絕有振動的場所,且上游側需要有較長的直管段;儀表系數較低,口徑愈大愈低。信號分辨率降低,故口徑不宜過大,一般應用于DN15~DN300mm。
煙氣流量計在安裝使用前有哪些注意事項,本文為您作簡單介紹。
一、傳感器無信號輸出
在線檢測傳感器無信號輸出,檢查探頭接線與放大板接線均未發現問題,拆下放大板檢查亦無問題。重新安裝后仍無信號。輕敲放大板,發現信號時有時無,于是斷定放大板元件虛接,檢查焊點,重新焊接,然后安裝、調試,正常。
在檢查、調試過程中,發現傳感器安裝在管道上,而顯示儀表安裝在控制室,二者不僅距離遠,而且分置兩地,調整傳感器時無法直接從顯示儀表中看到調試情況。
二、靈敏度的調整
智能街流量計出廠前已經調整和標定,但由于標定介質與實際介質不同,標定介質狀況與實際狀況也不同,或者使用單位提供的技術參數不十分準確,所以*次安裝時要進行調整。
1.當管路中無流體流動,顯示儀表應無信號,如有信號輸出,則為靈敏度過高,需逆時針輕調靈敏度電位器,減低靈敏度。
2.當管道中有介質通過,信號無或不穩時,可以輕調放大倍數電位器,使其增大或減小。
三、補償裝置的選擇和安裝
智能街流量計的使用,一般應在氣流平穩、溫度壓力變化不大的情況下計量比較準確,但實際使用情況往往不是理想狀態,因此需要補償裝置。補償裝置有兩種,即壓力補償和溫度補償。
1.壓力補償。壓力變送器比較靈敏,但價格較高,安裝在傳感器上、下游均可,安裝距離為1D~2D。
2.溫度補償。因溫度補償用熱電偶或熱電阻,需響應時間,但價格較低,安裝時應在傳感器上游,且取豎位或逆流位安裝,距離為3D~4D。
四、簡單校正
一般智能街流量計的使用是連續的,出現問題時不能隨意拆下檢查,這里介紹一種在線檢查方法,此方法適用于非防暴場合。
示波器校準后用于檢查,示波器接線鉤與信號線相接,地與地相接,調整示波器,應有均勻一致的方波脈沖信號出現。一般廠家使用說明書中均有高低電平輸出規定,從示波器顯示方波高低電平值查看是否與規定值相符。
