鐵礦漿流量計的安裝工藝及施工中常見問題解決手段

點擊次數:1916 發布時間:2020-09-16 14:49:47
隨著社會經濟與科技水平的不斷提升,為促進產品質量整體維護效應,須確保必要的安裝要素與工藝流程設計指標。計算機、網絡信息化發展提升了各個領域經濟效益,而在集成化、智能化、數字化等方面自控儀表工藝取得前所未有的發展。自控儀表安裝施工程序如下:對施工圖與技術資料進行了解、給予土建預留預埋作業配合、調校儀表單體、鋪設電纜管路、安裝電纜橋架、安裝控制箱盤、鋪設線纜、鋪設導壓管、安裝鐵礦漿流量計等自控儀表等。本文對自控儀表的安裝工藝與施工種常見問題進行總結,并針對其問題進行處理。
一 、自控儀表安裝工藝
1. 調校儀表單體
儀表到貨后,應核對、檢查設備與裝箱清單上數量、規格、型號是否相符。安裝儀表前,根據說明書要求,合格校驗單體后進行儀表安裝。以出廠使用說明書為依據開展校驗試驗,選用標準儀器的量程、精確度,試驗所用電源、氣標準,連接線路、管路的原理等均需達到標準。試驗工作人員應對試驗方法、試驗項目等內容明確。調校試驗的情況應真實反映在調校試驗記錄中,調試儀表后,應出具試驗報告。按照設備本體與工藝系統圖,將調校合格的儀表清楚標志、完好封裝,以備安裝。
2.鋪設電纜管路
電氣保護管的管口應無銳邊、光滑,內部應無毛刺、清潔,外部應無裂紋及變形。鋪設路徑應按照控制點或測量點至控制盤間的電氣電纜、管道、設備的分布情況合理進行選擇。應按照電纜的安裝位置、型號、規格等來確定保護管的支架位置、鋪設位置、材質以及管徑。保護管彎曲位置不應有裂縫或凹坑,其彎曲半徑應超過管外徑的六倍,彎曲角度應小于90度。
3.安裝電纜橋架
根據現場實際情況,按照各系統儀表設計更改圖或施工圖,應預先規劃電纜橋架路徑,以防止管道、工藝設備等發生沖突。測量路徑,按施工設計安裝高度以及美觀整齊、橫平豎直、固定牢固等原則制作并安裝吊架、托臂、支架。電纜橋架的組對應按分段的原則,平直連接,分段吊裝定位,橋架之間應由跨接保護接地,同時連接接地網。
4.安裝導壓管
選擇管子及附件材料時,應與設計標準相符,為便于檢查及清理管線,附件及管子的連接應方便拆裝。應以1:10至1:15的比例確保儀表管路坡度。并確保傾斜處氣體凝結水的排出。安裝管子時,還需對管道沉降物、冷凝水的排放進行考慮。為避免測量精度受管內液體溫度變化的影響,其它高溫管路應與測量液位管路保持一定距離。測量液位管路。應將排氣閥安設于液體管路中;將集水器或排水閥安裝于管路*低處,以便含濕氣體的排出。全面檢查安裝完成的導壓管系統,如:可拆連接的嚴密性、管道及支架的可靠性與安全性、設置排放口的正確性等等。安裝完畢后,可開展管道系統試壓,此時應將靠近壓力變送器的閥門關閉。試壓完畢后,拆開儀表管路2端閥門接頭,儀表管路內部的吹掃采用壓縮空氣,同時對儀表管的連接進行確認與檢查。
5.安裝自控儀表
(1)安裝壓力表
以盤上安裝為例進行介紹,在表孔內緩慢裝入壓力表,找正后固定,在接頭中放入墊圈,擰緊接頭,注意壓力表與導壓管的連接。
(2)安裝變送器
用SC50鍍鋅鋼管制作差壓變送器與壓力變送器的支架,并將鋼管固定于就近位置,之后再鋼管上安裝差壓變送器與壓力變送器。為便于維護時將外殼揭開、或調零,變送器頂部與調零側須留有一定距離。須將三閥組接于差壓變送器前面,而二次閥門須接在壓力變送器前面。變送器上絲扣螺紋須匹配于與變送器相連接的螺紋。在安裝差壓變送器時,應先對安裝位置進行查找,之后將變送器的支架固定在該位置上,于支架上固定變送器。將毛細管放開,對好法蘭,先將2根螺栓穿上,再將另外的螺栓穿好、擰緊。為使變送器在具有粉塵或腐蝕性氣體的環境中得到保護,還必須試壓、沖洗、吹掃取壓管,之后連接差壓變送器與壓力變送器。變送器的安。

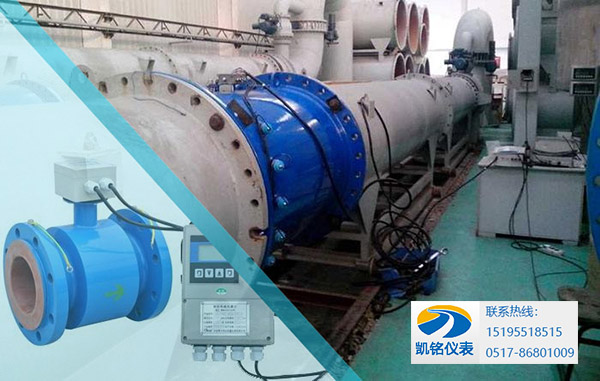

(3)安裝鐵礦漿流量計
現場用于測量的流量計類型各不一樣,這里以鐵礦漿流量計為例,在無交直流電場干擾或強烈振動的地方,按照說明書要求控制前后4段的長度。施工工藝管道時,應將變送器發盤置于安裝處,找正、找平后將法蘭盤點焊住,待冷卻,將變送器安裝好。值得注意的是,安裝在立管上時,為使被測介質流進變送器,應遵循垂直的原則。水平安裝電磁流量變送器時,應墊穩變送器,使2電*處于同一水平面。如果工藝管道與變送器電接觸不良,連接須采用金屬導線。安裝變送器時,應將無襯里的金屬管道接于有絕緣襯里的工藝管道之間。為確保法蘭與接地環良好接觸,被測介質與環內邊緣發生接觸,變送器內徑應較接地環內徑略大。變送器流向應一致于被測介質流向。當管道試壓吹掃結束后,可先行拆下變送器,清洗后再裝上。
(4)安裝轉子流量
按照垂直安裝原則安裝轉子流量計,且用支架固定轉子流量計前后管段。如果玻璃管轉子流量計對介質進行測量時具有腐蝕性或溫度超過70攝氏度的情況下,應考慮加裝防護罩。
(5)安裝分析儀表與盤上儀表
分析儀表的安裝必須滿足避免服飾氣體、劇烈的溫度變化、防止高溫、無強磁場干擾、無振動、易于維護操作、干燥、可靠安全、光線充足等安裝條件。單獨安裝預處理裝置的同時,應盡量縮短取樣管線,并盡可能與傳送器貼近。安裝盤上儀表時,應注意其邊緣光滑度,抽出、推進儀表時避免過于松或過于緊。儀表安裝在盤內框架上應方便維護和接線,并且接地良好。須清楚、正確盤上儀表的銘*、標志*等。
二、處置施工中常見問題
常見問題與處置方法如下:
①未正確顯示差壓、壓力,這是由于變送器選型與安裝位置出現差錯。處置方法:當變送器取壓點較變送器安裝位置低時,進行正遷移;變送器安裝位置低于變送器取壓點時,進行負遷移。
②測壓、測溫不標準,這是由于施工未嚴格按照圖紙要求和規范進行,插入的溫度計過淺、或者過于深所致。處置方法:在安裝測壓、測溫部件之前,測壓位置應嚴格按照儀表規范來確定,以管道的50%為基準判定溫度計插入深度,建議測壓位置遠離三通、彎頭、以及閥門處。
③測定流量缺乏穩定性,在連接差壓變送器與取壓管時,噴嘴或孔板方向上反,正負錯位所致。處置方法:在連接差壓送變器與取壓管時,應對其正負進行核對、確認后在進行操作。在安裝噴嘴或孔板時,必須在對噴嘴或孔板安裝方向與關內流向進行確定后進行操作。
④二次儀表未顯示,連接端子與線頭時,端子被絕緣層壓住,造成閉合回路不通。處置方法:在結束線纜施工后,絕緣測試線纜,并校對標號線纜,端子中插入線纜頭時應防止端子被絕緣層壓住,且插入深度適宜。
⑤管內堵塞,施工前未清理干凈取壓管內部。處置方法:進行施工前,應預先用空壓機吹掃取壓管,待清理干凈后,再進行安裝。
⑥氣動、電動薄膜調節閥閉、開不到位,出現閉、開超過*限,或者管內滲漏,頂壞閥體、閥桿或者閥芯。處置方法:對行程開關進行合理的調整。
三、結束語
自控儀表工藝及施工中逐漸運用了集成化、智能化、數字化技術,本文對自控儀表的安裝工藝與施工種常見問題進行總結,并針對其問題進行處理。特別在安裝自控儀表一節中,詳細地介紹了壓力表、變送器、流量儀、電子流量、分析儀表與盤上儀表等步驟,*后提出針對性措施。
