水流量計的概述

KM-LDE水流量計由傳感器和轉換器兩部分構成。它是基于 法拉*電磁感應定律工作的，用來測量電導率大于5μs/cm導電 液體的體積流量，是一種測量導電介質體積流量的感應式儀表。 除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿 等強腐蝕液體和泥漿（泥漿流量計）、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。

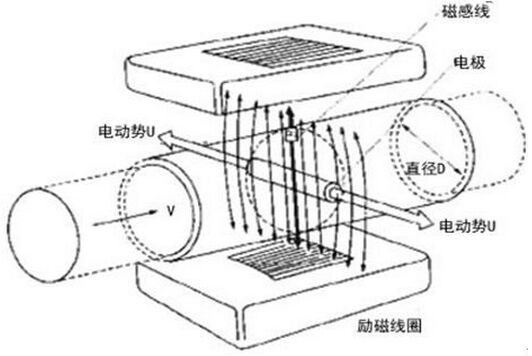

水流量計原理與結構

根據法拉*電磁感應原理，在與測量管軸線和磁力線和垂直的管壁上安裝了一對檢測電*，當導電液體沿 測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電*檢出，數值大小與流量成 比例，其值為：

E=KBVD

式中：E-感應電勢：

K-與磁場分布及軸向長度有關的系數。 B-磁感應強度；

V-導電液體平均流速；

D-電*間距：（測量管內直徑） 傳感器將感應電勢E作為流量信號，傳送到轉換器，經放

大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶 顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并沒有RS-485等通訊接口。



水流量計儀表特點

◆ 測量管內無組件，壓力損失為零，不易堵塞。

◆ 只要合理選用電*及襯里材料，即可達到耐腐蝕、耐磨損的要求。

◆ 測量結果與液體的壓力、溫度、密度、黏度、電導率（不小于*低電導率）等物理參數基本無關，不受環 境影響，所以測量精度高、工作穩定、可靠。

◆ 采用現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理。精確 顯示測量結果。

◆ 具有測量值斷電保護及過程報警功能，可對傳感器內流體的流向進行設置，因而傳感器安裝不受液體流動 方向限制，可實現雙向測流。

◆ 采用帶背光點陣式雙排流量顯示器，同時顯示瞬時流量、累積流量，并能顯示工作狀態，參數、計量單位 等。

◆ 水流量計的量程范圍寬（*大流量/*小流量），正常適用范圍20∶1，一般30∶1或更大。

◆ 儀表配置有多種輸出功能、可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求。



水流量計主要技術指標

介質電導率：＞5μs/cm

流速：0.3～12m/s

量程：在可測量流速范圍內，滿量程可編程

精度：測量示值±0.5%，±1%

環境溫度：-10℃～50℃

介質溫度：T1≤65℃，T1≤120℃，T3≤180℃

工作壓力：DN10～80；PN≤4Mpa，DN100～150；PN≤1.6Mpa，DN200～1000；PN≤1.0Mpa，DN1200～2000；PN≤0.6Mpa，DN2200；PN≤0.25Mpa，以上各種口徑如需更高壓力，可以特殊訂貨

電源：220VAC  50Hz（90～245VAC 50Hz），24VDC（20～36VDC）

功耗：6.5VA

防護等級：標準型IP65特殊型IP67或IP68

電*材質：316L，Hc，Hb，Ti，Ta

襯里材質：1、氯丁橡膠，2、聚四氟乙烯，3、聚氯乙烯

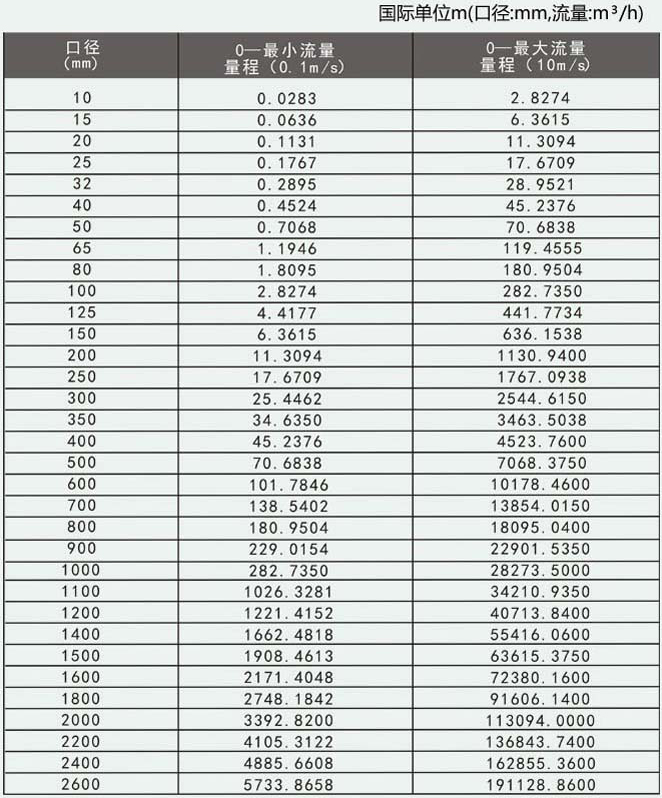

水流量計的流量范圍表
